ERD( Entity Relationship Diagram ), 비식별 관계

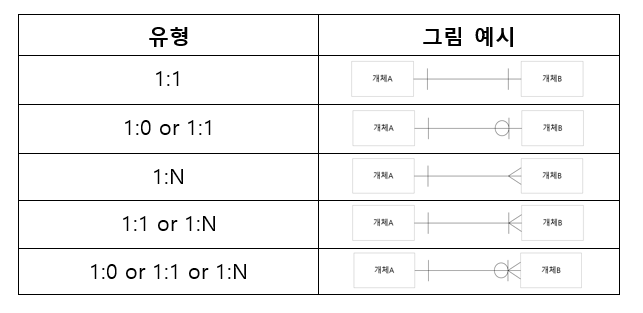

작대기는 1, 동그라미는 0, 세발은 N

여러개가 같이있으면 or 로 해석



외래 키를 사용하여 테이블 간 관계를 정립

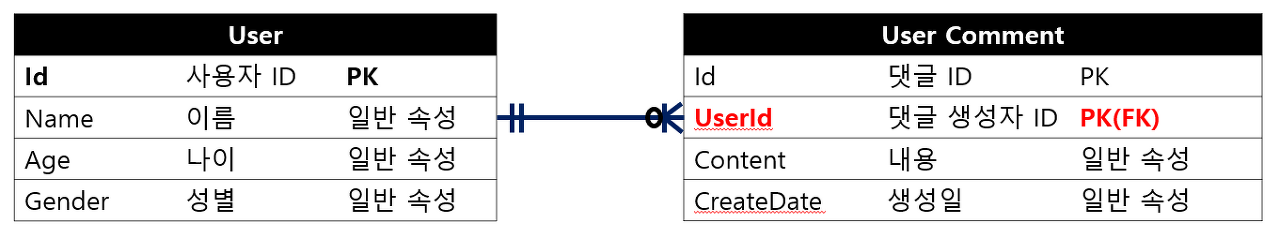

식별관계( Identifying ), 실선

부모테이블[A 테이블]의 PK가 외래키로써, 자식테이블[B 테이블]의 PK에 포함되는 경우

( 부모 테이블의 pk를 자식 테이블이 자신의 pk로 사용하는 관계 )

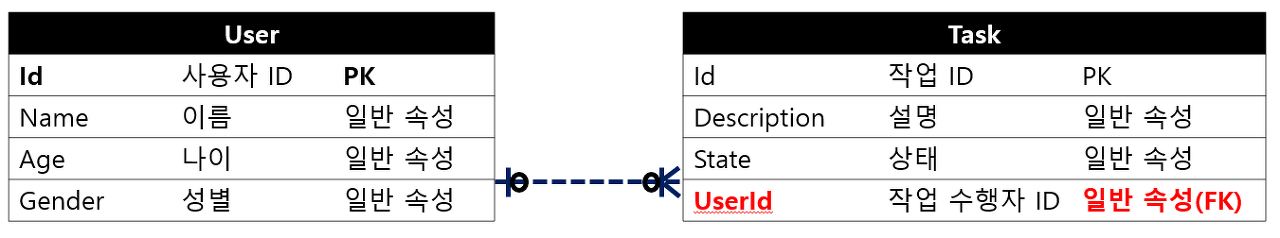

비식별관계( Non-Identifying ), 점선

부모테이블[A 테이블]의 PK가 외래키로써, 자식테이블[B 테이블]의 PK가 아닌 일반 속성이 되는 경우



유지보수의 복잡성으로인하여 기존에 식별관계였던 프로젝트들도 비식별로 푸는 회사가 많다고 함
